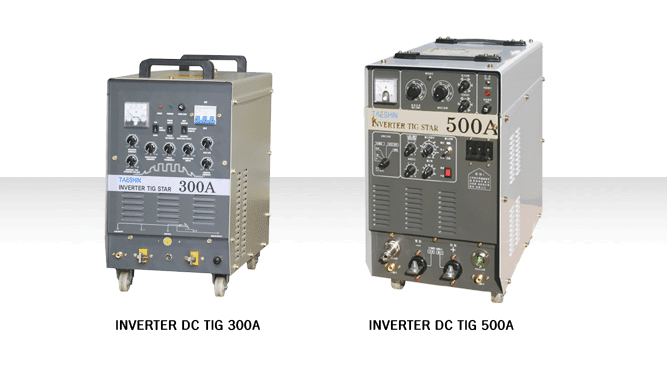

| DC TIG / PULSE TIG / ARC SPOT / 수용접 1대로 4대의 기능을 발휘하는 복합기능 타입 |
 |
|
 Components & Specification |
|
|
| MODEL |
|
TS-ITW-300 |
TS-ITW-500 |
| Rated Output Current |
A |
300 |
500 |
| Rated Input Voltage |
V |
1Ø, 3Ø 220V, 380V, 440V (Option) |
| Rated Frequency |
H |
50/60 |
| Output Current Range |
TG |
A |
5~300(1Ø 200) |
5~500(1Ø 320) |
| Manual Welding |
A |
5~250(1Ø 180) |
5~300(1Ø 300) |
| Manual Welding |
TG |
V |
22 |
24 |
| Manual Welding |
V |
32 |
40 |
| Rated Input |
TG |
KVA |
10.2(7.9kW) 1Ø6.3(4.7kW) |
18(16kW) 1Ø12(8kW) |
| Manual Welding |
KVA |
11.8(9.4kW) 1Ø7.0(5.2kW) |
21(18kW) 1Ø17(12kW) |
| Rated Duty Cycle |
% |
40 |
60 |
| Max. Unloading Voltage |
V |
60 |
68 |
| Start Current Range |
A |
Same With Output Current |
| Crater Current Range |
A |
Same With Output Current |
| Pulse Current Range |
A |
Same With Output Current |
| Start Ascending Time |
sec |
No |
No |
| End Descending Time |
sec |
0.1~3 |
| ARC Spot Time |
sec |
0.1~5 |
| Afterflow |
sec |
0.1~6 |
| Low Pulse Frequency |
Hz |
2.5 |
| Middle Pulse Frequency |
Hz |
250 |
| Pulse Width |
% |
50 |
| Pulse Width |
mm |
280 X 450 X 420 |
300 X 540 X 465 |
| Weight |
kg |
25 |
35 |
|
|
|
|

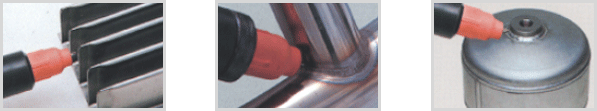

| PULSE Function Effect |
|
|
| PULSE TYPE
|
LOW PULSE |
MODEL PULSE |
| CONTENT |
| Frequency |
(5~50Hz) |
(5~50Hz) |
| Application |
Thick plate
Different matrial
All position |
High welding of thin plate
Easy to attach filler metal |
| Appearance |
Regular bead |
Elaborate and regular bead |
|
|
|
|
 |
|
| 초소형 경량화를 실현했습니다. |
INVERTER POWER SOURCE에 고집적 반도체소자의 사용비율을 높였기 때문에 기존의 THYRISTOR TYPE보다 크기는
약 1/3, 중량은 약 1/4로 소형, 경량화했습니다. |
|
| 전력소비가 대폭 절감되었습니다. |
| INVERTER 제어형이기 때문에 소요입력(KVA)이 약 1/2 정도로 절력소비가 대폭 저감된 경제적인 기종입니다. |
|
| 손잡이 하나로 최적조건이 설정됩니다. |
TIG용접의 초보자도 손쉽게 사용할 수 있으며 손잡이 하나로 크레이타 유ㆍ무 반복과 수용접ㆍARC SPOT 기능 설정이
가능합니다. |
|
| 광범위한 부분에 적용됩니다.
|
| 직류 PULSE TIG, 직류 TIG 용접, 자동 및 ROBOT TIG 용접 직류수동용접, ARC SPOT 기능의 광범위한 부분에 적용됩니다. |
|
 |
|
